Mehanski ključ (ključ) kot ena najpogostejših metod za povezavo in prenos navora se pogosto uporablja v različnih vrtečih se komponentah, zlasti v priključkih med prestavami, škripci, sklopki in gredi, kjer ima osrednji položaj. Kljub svoji preprosti strukturi toleranca med ključem in ključem neposredno vpliva na zanesljivost, življenjsko dobo in enostavnost demontaže in vzdrževanja celotnega prenosnika.
Ta članek bo sistematično analiziral ključno logiko zasnove tolerance v mehanski ključni povezavi in se osredotočil na odgovor: Kako zagotoviti zanesljiv prenos navora, hkrati pa se izognete koncentraciji napetosti, zloma utrujenosti ali težav z montažo, ki jo povzročajo motnje?

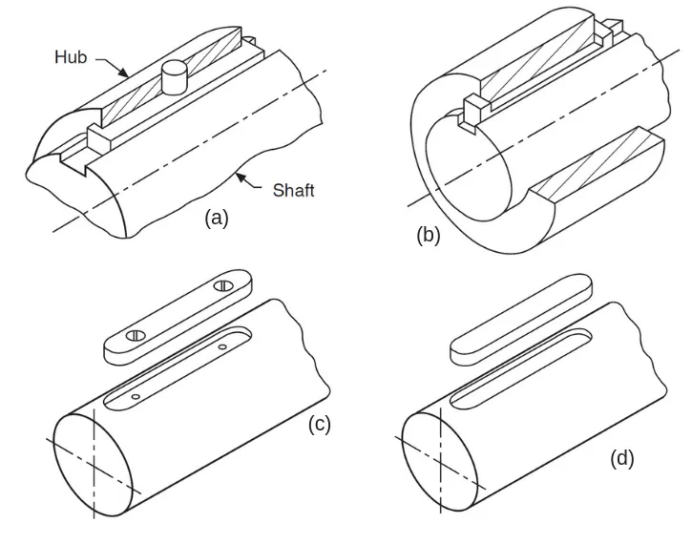

Osnovna struktura in funkcija mehanske ključne povezave
Mehanski ključ prenaša navor med ključno potjo na gredi in ključno pot na vozlišču.

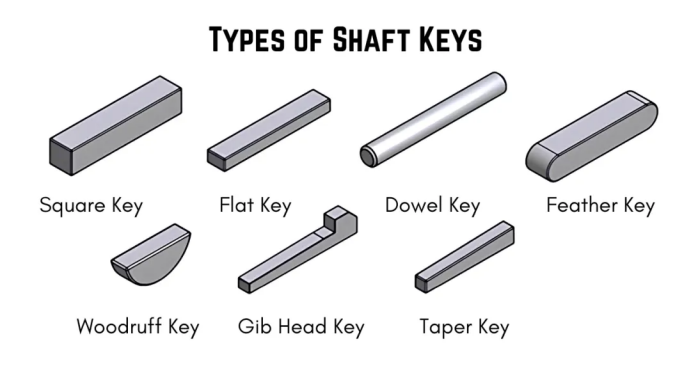

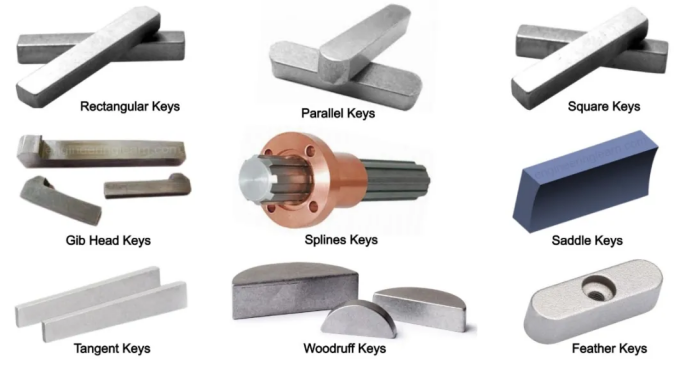

Skupne vrste vključujejo:
fLat Key
Ključ iz lesa
Vijačni ključ, spline itd

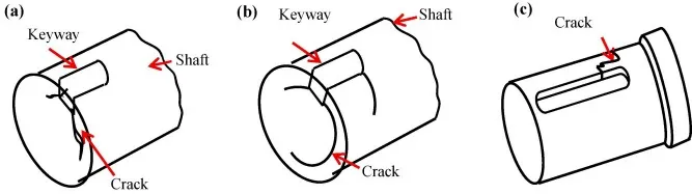

Tipičen način okvare v mehanskem ključnem povezavi
Pod nerazumno nastavitev tolerance je ključna povezava nagnjena k naslednjim vrstam težav z okvaro:

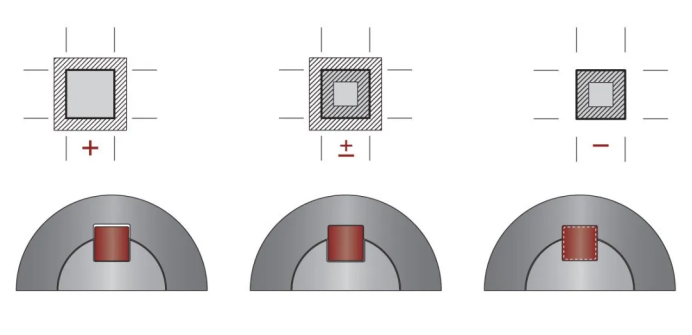

Razumno zasnovo tolerance: za nadzor "prekomerne končnice" in še pomembneje, da prepreči "ločitev"

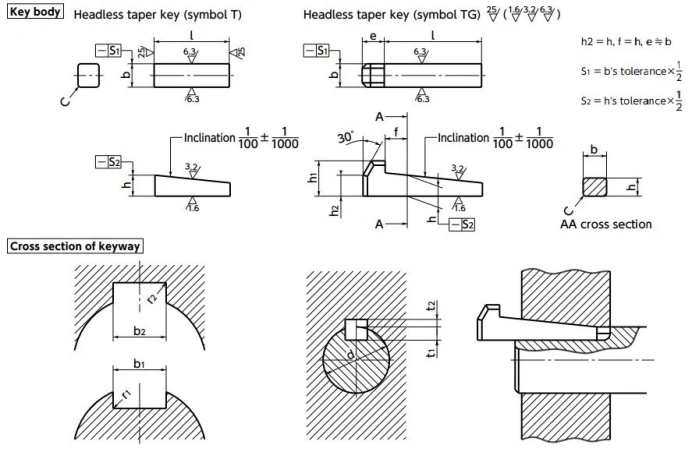

Ključna toleranca ključne povezave izvirajo iz naslednjih treh dimenzij:
Širina ključa B in širina ključne poti (JS9)
Ključna širina B in širina ključa za pesto (H9)
Višina ključa H je globina žleba gredi + globina žleba pesto
Tukaj je stvar:
✅ Keyway of Hub je zasnovan kot prehod. ✅ Keyway of Hub je zasnovan kot odmik
Ta kombinacija naredi ključ in gred blizu drug drugemu, pri čemer se izognemo zdrsu, medtem ko imata ključ in vozlišče rahlo vrzel, ki jo je enostavno sestaviti in se zaradi toplotne ekspanzije ne drži.

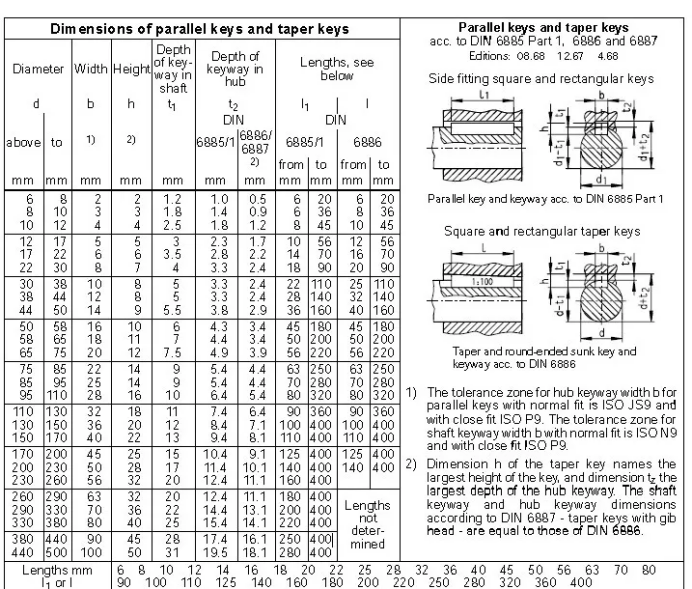

�� Dejanski priporočeni tolerančni diagram:
Zmogljivosti za prenos navora in oblikovanje kontaktnih površin
�� Referenca formule:

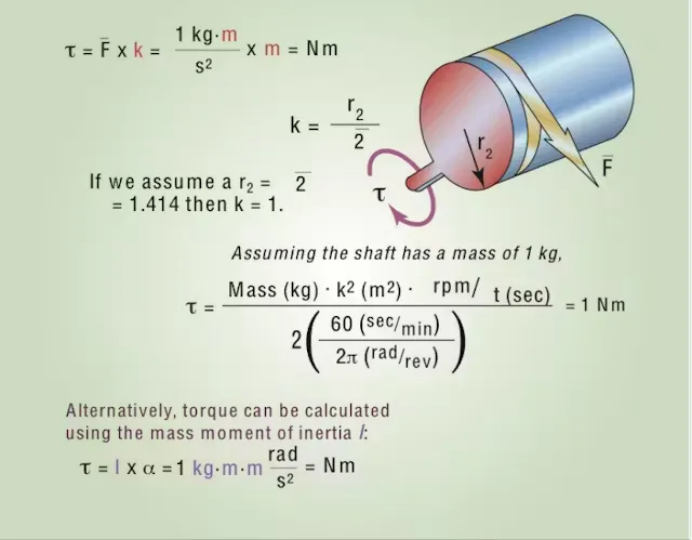

Navor T=tlak x kontaktno območje x delujoči polmer
Območje stika je enako ključni višini višine kot učinkovite dolžine (L). Če želite izboljšati torzijsko prenosno zmogljivost, bi morali:
Podaljšajte dolžino ključa L (ne presega dolžine vozlišča)
Povečajte ključno višino (povečajte površino angažiranosti)
Dvojna razporeditev vezi (180 simetričnih)
Vpliv materialne razlike na oblikovanje tolerance
Zaradi razlike v koeficientu toplotne ekspanzije med tipkami, gredi in vozlišči iz različnih materialov je dodatne motnje ali odmik v visokih temperaturnih pogojih enostavno, zato je treba kompenzacijo vnaprej opraviti v toleranci.
Analiza primera: 8 x 7, referenca nastavitve plošča
Širina ključa B=8 mm
Širina ključne poti JS9 → 8 +0/-0,025 mm
Širina žleba HUB H9 → 8 +0.043/-0 mm
Minimalna vrzel=0.018 mm, da se zagotovi gladko montažo in brez tresenja
Previdnostni ukrepi montaže
Zaokroževanje: Oba konca ključa in vhod ključne poti je treba zaokrožiti, da se ob vstavitvi ne ugriznejo.
Mazanje za preprečevanje zagozditve: Namestitev lahko zmanjšate z uporabo montažne maščobe v ustreznih količinah, da se prepreči grizenje kovin.
OBLIKOVANJE OBLIKOVANJA: Priporočljivo je, da se za pritrditev ključa uporabite z visokim udarnim obremenitvam, da uporabite zadrževalno podložko ali deljeni zatič.
Izogibajte se namestitvi kladiva: Močno trkanje je enostavno povzročiti deformacijo gredi ali koncentracijo napetosti, zato je treba uporabiti prehodno stiskanje ali krčenje mraza.
✅ Toleranca in oblikovanje prileganja ne gre samo za "dimenzije", ampak tudi stvar "odločitve o zanesljivosti."
✅ V priključkih mehanskih ključev mora biti ključna pot gredi rahlo tesna, medtem ko mora biti reža pesto rahlo ohlapna. To zagotavlja tako odpornost na vrtenje kot tudi enostavnost montaže in demontažo.
✅ Po določitvi sheme prenosa je bistvenega pomena upoštevati obremenitev, dvig temperature, materialne razlike in zahteve po sestavljanju celovito prilagoditi tolerance.
✅ Pri izbiri standardiziranih komponent poskusite uporabiti ključne velikosti in razrede, ki jih priporočajo standardi, kot sta GB/T 1096 in ISO 2491.
